序 PIV Challenge国际挑战赛简介
PIV Challenge（粒子图像测速挑战）是一项实验流体力学领域的国际性竞赛活动，旨在评估和展示粒子图像测速技术最新发展水平。
PIV Challenge包括一系列的测试案例，用来挑战和展示PIV在不同条件下的性能，如空间分辨率、时间分辨率、动态范围、测量精度等。参与者需要对提供的图像数据进行分析，提供测量结果供组织者评估，确定不同PIV算法和硬件配置的优势及局限。
工程师们为检验自研千眼狼流场测量软件RFlow算法性能，基于PIV Challenge经典测试案例，进行一系列测试。
第三届PIV挑战赛
任务回顾：评估空间分辨流场、时间分辨流场 PIV技术。
测试案例1：空间分辨流场，合成图像（跨帧），分辨率1024×1024。

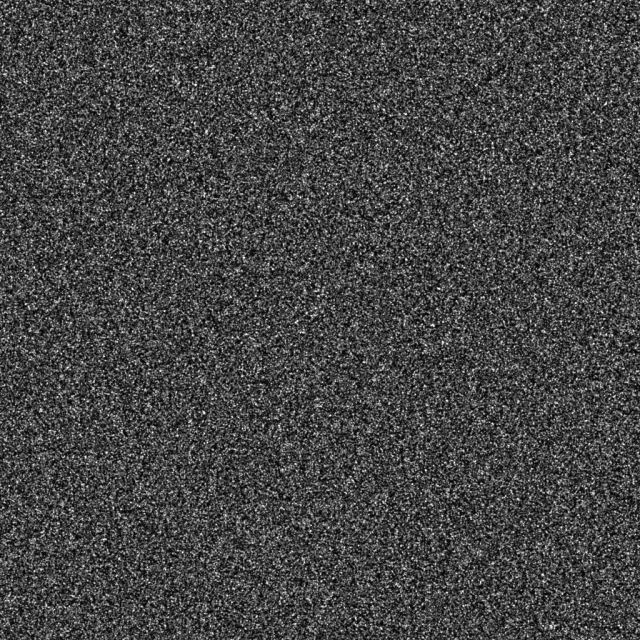

图1 空间分辨流场合成图像
计算方法：经典PIV单通道，窗口64×64, 重叠率50%。
计算结果：计算收敛后得到的矢量图和云图清晰准确表征区域内空间各部分流场流速，且矢量图和云图表征的最高流体速度相同（图2）。

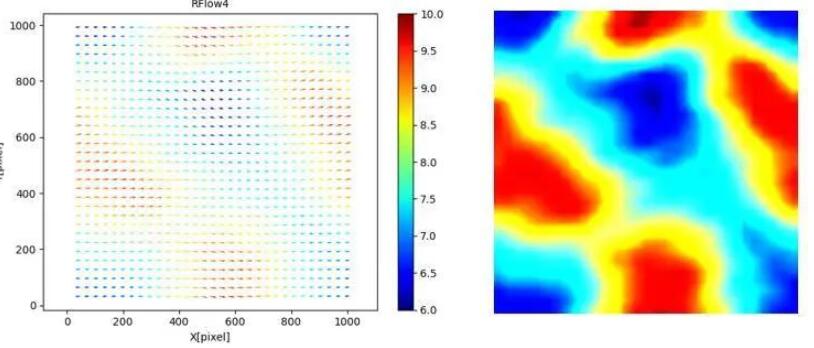

图2 空间分辨流场计算矢量图和云图
测试案例2：时间分辨通道流场（合成图像），分辨率1440×688。
图3 时间分辨流场合成图像
计算方法：经典PIV单通道，窗口64×64, 重叠率50%。
计算结果：上述图像是一组时间维度上多次改变相机曝光的粒子图像序列，随着时间增加，粒子变得不可见。RFlow4可以通过使用时间步长n附近的图像提高计算精度。

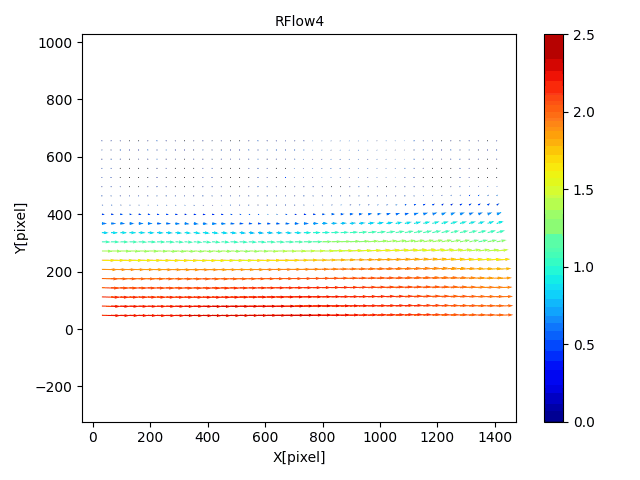

图4 时间分辨流场计算矢量图和云图
验证结论：
千眼狼RFlow软件具备流场可视化功能，支持绘制空间分辨流场和时间分辨流场的流速矢量图和云图。
对于空间分辨流场，RFlow能够准确表征流场在空间分布上的流速特征，有助于理解流场中的湍流涡流复杂现象和涡旋、边界层等空间细节
对于时间分辨流场，RFlow能够基于多帧时序数据进行流场计算，不仅保证时间上的流动连续性，且能基于前后时刻数据进一步优化，提高计算精度。
