序 PIV Challenge国际挑战赛简介
PIV Challenge（粒子图像测速挑战）是一项实验流体力学领域的国际性竞赛活动，旨在评估和展示粒子图像测速技术最新发展水平。
PIV Challenge包括一系列的测试案例，用来挑战和展示PIV在不同条件下的性能，如空间分辨率、时间分辨率、动态范围、测量精度等。参与者需要对提供的图像数据进行分析，提供测量结果供组织者评估，确定不同PIV算法和硬件配置的优势及局限。
工程师们为检验自研千眼狼流场测量软件RFlow算法性能，基于PIV Challenge经典测试案例，进行一系列测试。
第四届PIV挑战赛
任务回顾：评估微通道PIV、立体PIV技术。
测试案例1：微通道PIV（实验图像），微通道设计横截面宽度，左起依次为500μm→80μm→500μm。

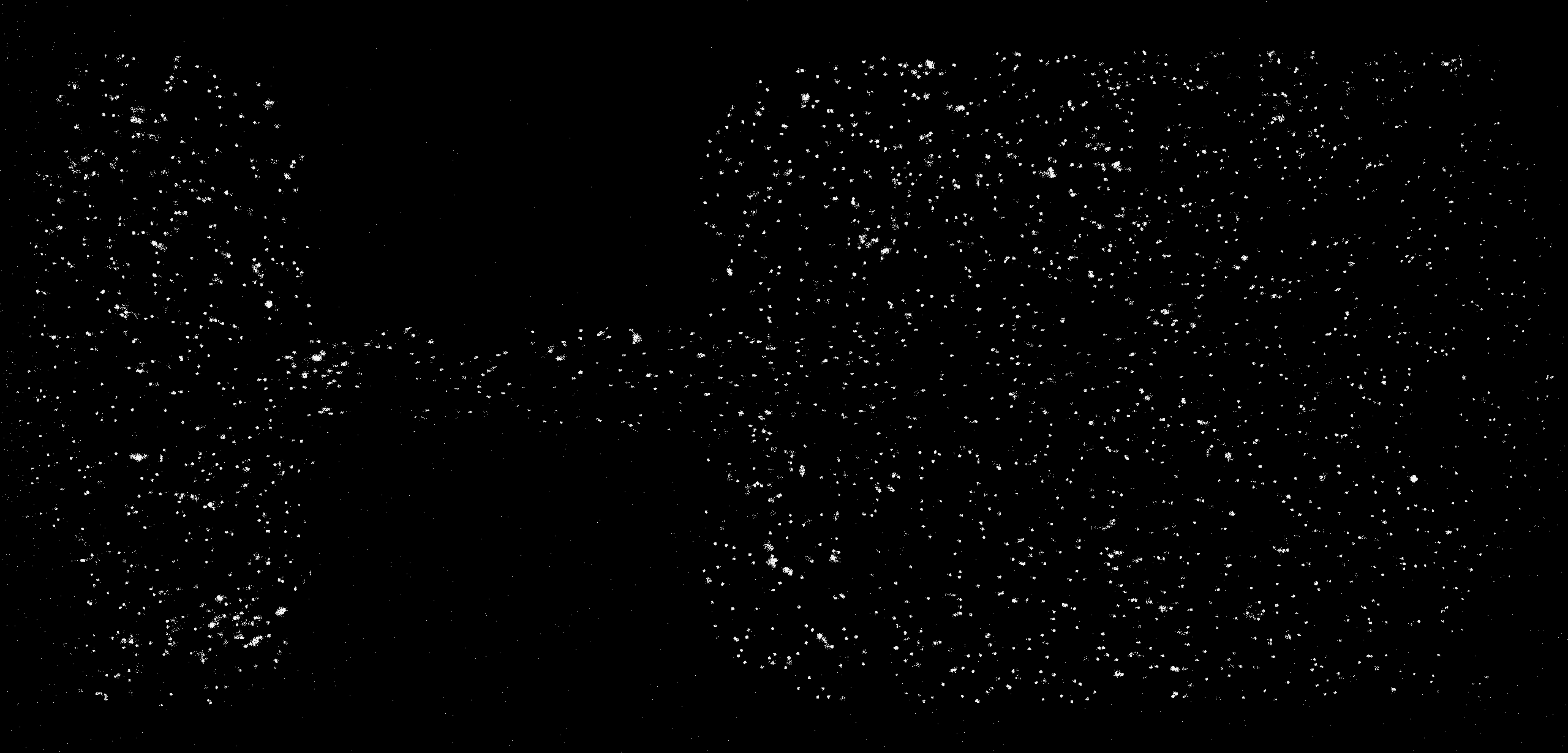

图1微通道PIV实验图像
计算方法：经典PIV单通道，窗口64×64, 重叠率50%。
计算结果：RFlow软件在微通道靠近壁面处呈现梯度流，并在通道出口处形成一束向上壁面弯曲的射流，并在接触到壁面后形成回流区。

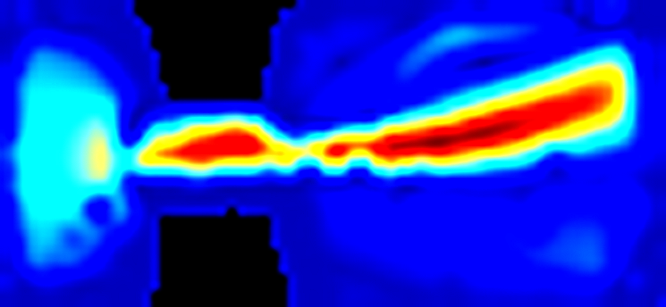

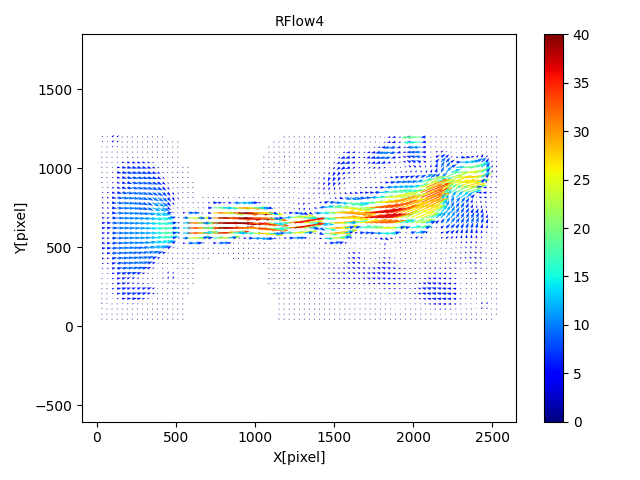

图2 微通道PIV计算结果矢量图与云图
测试案例2：时间分辨立体PIV（实验图像），分辨率1024 x 1024

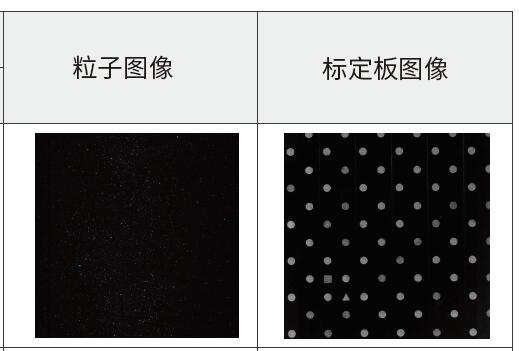

图3 立体PIV图像与标定板
计算方法：经典PIV单通道，窗口64×64, 重叠率75%。
计算结果：RFlow软件平滑地反映了该流场是双涡流场（见图4）。

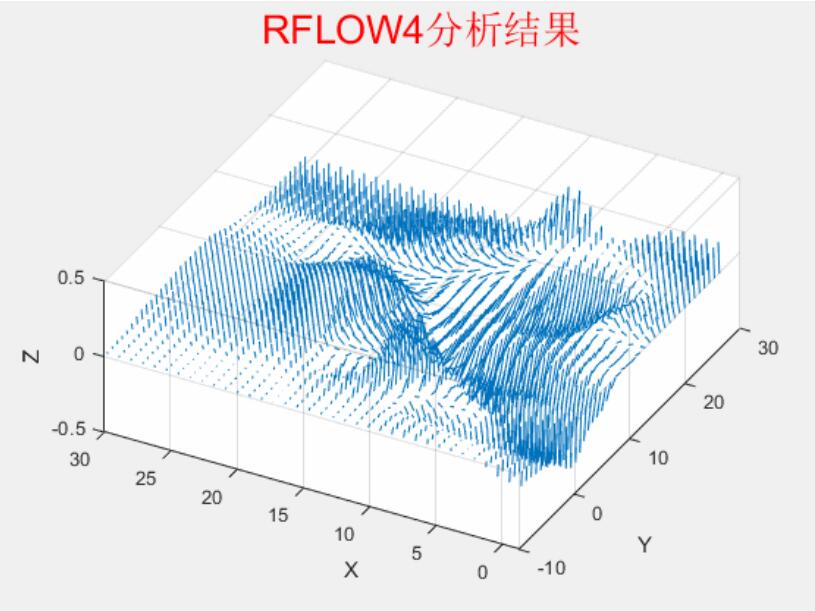

图4 立体PIV图像计算结果
验证结论：
微通道PIV场景，千眼狼RFlow软件可良好表征微通道中流场分布及触壁后的回流区。
立体PIV场景，千眼狼RFlow软件可呈现多涡特征，并展现良好的平滑处理能力，减少局部波动，准确表征局部流场特征。
