1实验背景
2实验目的
2.2 分析叶根至叶尖的应变梯度，评估结构受力合理性。
2.3 评估真空环境、高速旋转工况下DIC测量方案的适用性。
3实验简介
4实验数据解析
4.1 基于FEA仿真模型预测的应变特征如下：
空间分布：叶根处因约束强烈，应变最大，沿展向向叶尖递减，形成平滑过渡。
载荷响应：应变随转速平方增长，整体呈阶梯状上升趋势。
量级范围：峰值轴向应变1000με左右，符合材料弹性极限要求。
4.2 基于DIC仪器实测数据分析结果如下：

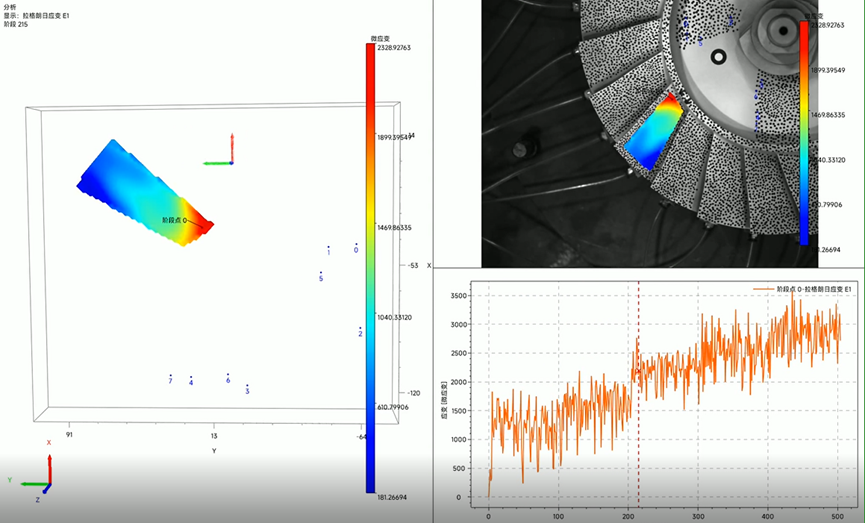

单帧应变云图显示，叶根至叶尖的应变场整体呈现梯度过渡特征，叶根处应变大，到叶尖处逐渐变小，整体趋势符合仿真预期。
各转速稳态段，全场平均径向应变均值随转速递增，增长呈阶梯状上升趋势，与仿真预期基本吻合，表明DIC仪器成功捕捉到由离心载荷引起的宏观变形响应。
峰值应变水平位于800-1100με区间，与仿真预期量级一致，验证了DIC测量定量准确性。
5实验结论
